Pozisyon ve emniyet şalteri
SIRIUS pozisyon ve emniyet şalterleri, makinelerde ve tesislerdeki neredeyse tüm uygulamalarda hareket sekanslarının kesin tespitini sağlıyor. İster pozisyonu tespit etmek ister belli makine bileşenlerinin hareketini sınırlamak, hareketli koruma cihazlarının pozisyonunu izlemek veya EN ISO 14119’a uygun emniyet devrelerine dahil olmak için kullanılırlar.
Manipülasyona yer yok
Sahadaki hareket sekansları ve koşullar gibi çok çeşitli bilgilerin toplanması, güvenilebilecek hassas cihazlar gerektiriyor: sahadaki hemen hemen her uygulama için SIRIUS pozisyon ve emniyet şalterleri. Arıza veya tehlike halinde, son derece zorlu ortam koşullarında bile makinelerin ve tesislerin güvenilir şekilde kapatılmasını sağlıyor.
Modüler ve esnek – SIRIUS 3SE5 pozisyon şalterleri
- (→) ile gösterilen, SIL 1 / PL c emniyet kategorisi için pozitif açılışlı sürümler
- Gelişmiş korozyon koruması (ECP) veya -40°C gibi zorlu ortam koşulları için sürümler
- EN 50047 ve EN 50041’e uygun metal veya plastik muhafaza
- Çeşitli kontak, rulo ve konektör tipleri sayesinde çok sayıda kombinasyon seçeneği
- Yüksek derecede esneklik ve düşük stok tutma maliyetleri için komple üniteler ve modüler tasarımlar
- Her bir LED için hızlı, yerinde tanılama
- Temel kasaya entegre ASI-safe elektroniği
Kesin ve güvenilir – SIRIUS 3SE5, 3SF1 nihayet şalterleri
Nihayet şalterleri, sinyalleri algıladıktan sonra değerlendirme ünitelerine örneğin SIMATIC PLC ile uyumlu SIRIUS 3SK emniyet rölesine veya SIRIUS 3RK3 modüler emniyet sistemine aktarıyor.

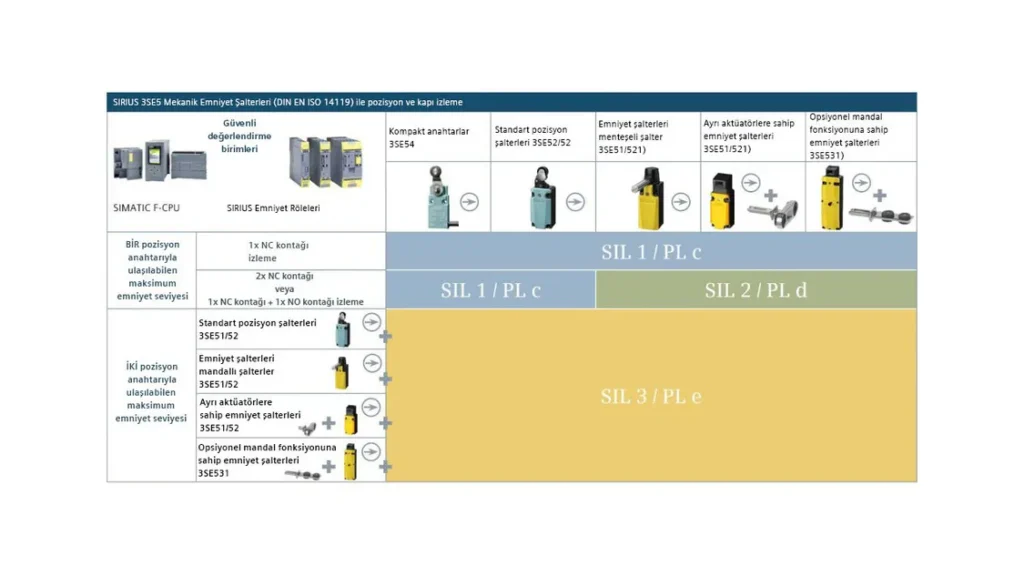

Pozitif açılışlı ((→) ile gösterilen) 3SE5 pozisyon şalterleri SIL 1 / PL c emniyet kategorisini sağlarken SIL 2 / PL d emniyet kategorisine sadece bir emniyet anahtarıyla ulaşılıyor.
Uygulama ihtiyaçlarına bağlı olarak, daha yüksek emniyet kategorisi SIL 3 / PL e’ye ulaşmak için farklı anahtarlar kombine edilebiliyor.
Mandalsız (without tumbler) ayrı aktüatörlere sahip nihayet şalterleri, açıldığında makineyi kapatarak kapıları ve kapakları koruyor. Mandallı (with tumbler) ayrı aktüatörlere sahip nihayet şalterleri, tehlikeli bir durum olduğunda (kapatma sırasında devam eden hareket gibi) koruyucu kapıların, koruyucu ızgaraların veya diğer kapakların yanlışlıkla veya kasıtlı olarak açılmasını önleyerek ek güvenlik sağlıyor.
Ayrı aktüatörlere sahip nihayet şalterleri 3D-kodlu aktüatörler aracılığıyla manipülasyona karşı artırılmış güvenlik sunuyor. Aktüatörler çeşitli biçimlerde ve materyallerde bulunuyor ve ayrı olarak sipariş edilmeleri gerekiyor. 4×90° dönebilen aktüatör başlıklarına bir aktüatör ile dört yönden ve üstten ulaşılabiliyor.
Menteşe eksenlerine montaj için menteşe şalterleri, kapılar veya kapaklar gibi dönen koruyucu cihazların pozisyonunun izlendiği yerlerde kullanılıyor.
AS-Interface için ASI-safe elektronikleri 3SF1 nihayet şalterleri ile anahtar kasasına entegre edildiği için emniyet fonksiyonlarında konvansiyonel kablolama ihtiyacı ortadan kalkıyor.
SIRIUS 3SE6 temassız emniyet şalterleri
Temassız emniyet şalterleri, hareketli koruyucular üzerine (kapaklar, menteşeli anahtarlar, kapılar gibi) montaj için tasarlandı. Değerlendirme SIMATIC PLC uyumlu, SIRIUS 3SK emniyet rölesi veya SIRIUS 3RK3 modüler emniyet sistemi yoluyla gerçekleştiriliyor.
SIRIUS 3SE63 temassız emniyet şalterleri, RFID
- Mıknatıs teknolojisi yerine RFID aktarıcı kullanılması sayesinde metal işleme makineleri ve tesisler için ideal
- Farklı kodlama versiyonları sayesinde parazite, istenmeyen müdahalelere ve baypaslamaya karşı özellikle yüksek koruma
- Entegre geçiş, açık devre ve dış gerilim izleme sayesinde aynı güvenlik devresine birkaç RFID anahtarı bağlanabiliyor
- SIL 3 / PL e emniyet kategorisi için yalnızca bir çift anahtar gerekiyor
- Aşınmasız anahtarlama sayesinde uzun hizmet ömrü
- Gelişmiş teşhis fonksiyonları sayesinde artan tesis emre amadeliği
- Güçlü, titreşime ve arıtıcılara dirençli: IP69 koruma derecesi
- Opsiyonel manyetik tutucu (18N) istemsiz açılmayı önlüyor
- Mekanik anahtarlardan daha geniş olan bir anahtarlama yerleşimi ve anahtar üzerinde LED göstergelerinin sağladığı sınır teşhisleri ile hızlı bir şekilde ayarlanabiliyor
SIRIUS 3SE66, 3SE67 temassız emniyet şalterleri, manyetik
- SIL 3 / PL e emniyet kategorisi için sadece bir anahtar çifti (3SE66 temas bloğu ve 3SE67 kodlu anahtarlama mıknatısı) gerekiyor
- IP67 koruma derecesine sahip kapalı tasarımda 3SE66/67
- Aşınmasız anahtarlama sayesinde uzun hizmet ömrü
- Kompakt muhafaza boyutları (yuvarlak ve kare için) sayesinde dar alanlar için uygun
- LED’ler, konektörler ve ek sinyal kontağı ile yeni tasarım
